🧊 ĐUÔI NHIỆT BẢO VỆ SE-B1 34701901 – MODULE BẢO VỆ MÁY NÉN BITZER CHÍNH HÃNG ĐỨC

Giới thiệu chung

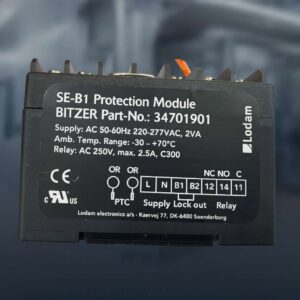

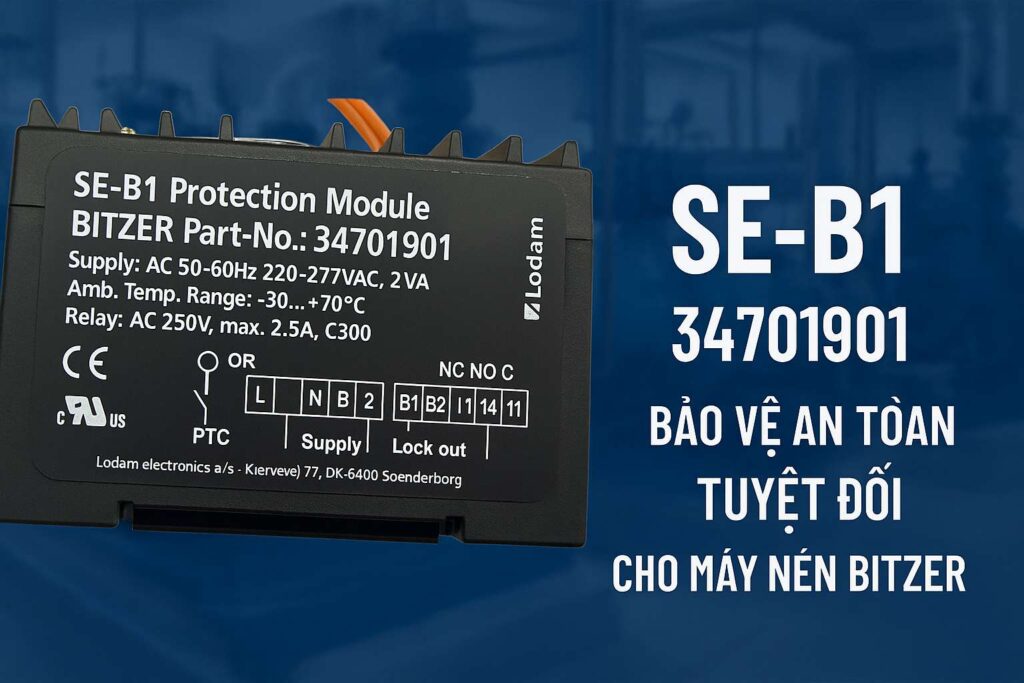

Đuôi nhiệt bảo vệ SE-B1 34701901 (Protection Module SE-B1 – BITZER Part-No. 34701901) là thiết bị bảo vệ nhiệt độ chuyên dụng được thiết kế cho máy nén lạnh Bitzer. Sản phẩm do hãng Lodam Electronics A/S (Đan Mạch) sản xuất theo tiêu chuẩn của BITZER – Đức, bảo đảm khả năng hoạt động ổn định và an toàn tối đa cho hệ thống lạnh công nghiệp.

Thiết bị này được lắp đặt trực tiếp trên máy nén để giám sát cảm biến PTC (Positive Temperature Coefficient), giúp bảo vệ cuộn dây mô-tơ máy nén khỏi tình trạng quá nhiệt, cháy nổ hoặc hoạt động quá tải.
Với khả năng làm việc trong môi trường khắc nghiệt từ -30°C đến +70°C, độ bền cao và độ chính xác tuyệt đối, SE-B1 34701901 được xem là “lá chắn an toàn” không thể thiếu trong hệ thống máy nén lạnh Bitzer.

Thông số kỹ thuật chi tiết

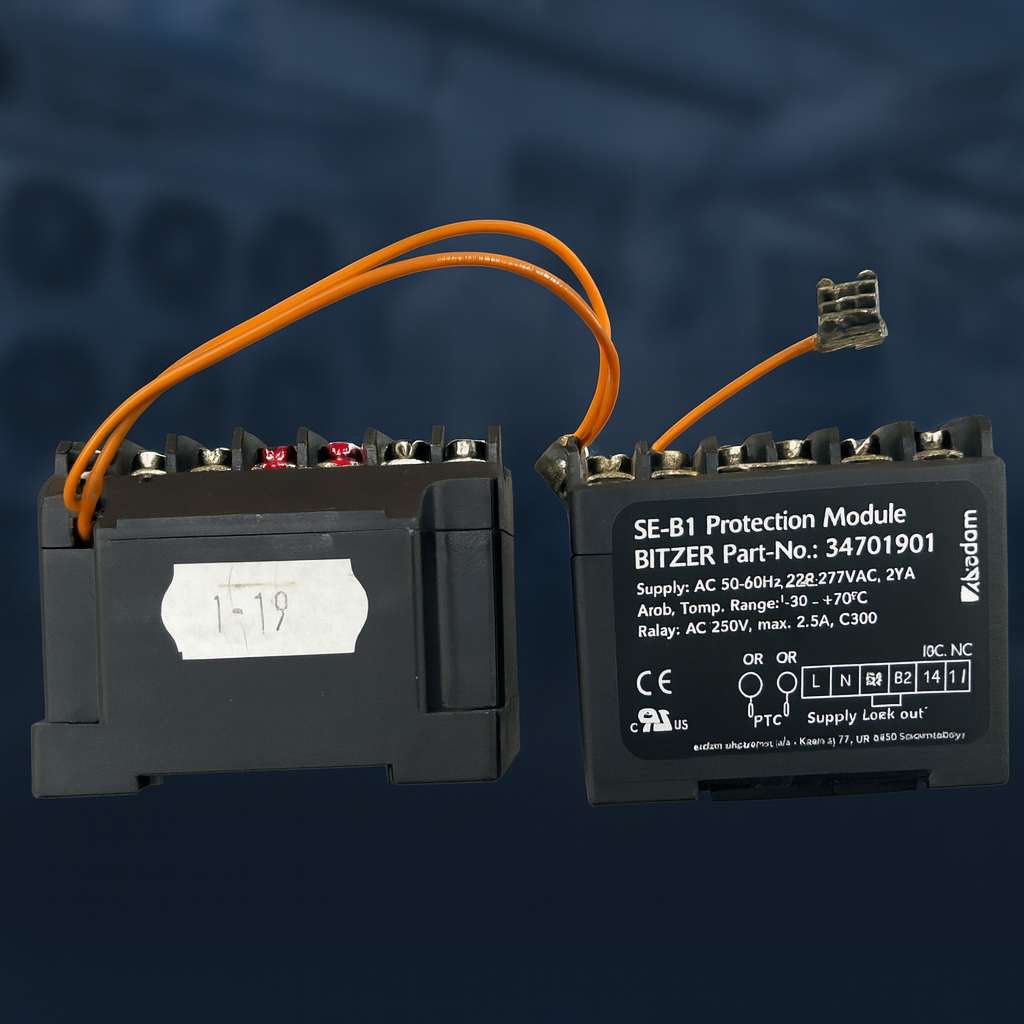

Cấu tạo và nguyên lý hoạt động

🔹 Cấu tạo

Thiết bị SE-B1 Protection Module gồm các thành phần chính:

• Mạch điều khiển trung tâm: xử lý tín hiệu từ cảm biến PTC.

• Ngõ vào PTC (B1, B2): kết nối trực tiếp với đầu dò nhiệt gắn trong cuộn dây động cơ máy nén.

• Nguồn cấp (L, N): dùng điện áp 220 – 277V AC.

• Ngõ ra Relay (11, 12, 14): truyền tín hiệu “Lockout” khi phát hiện nhiệt độ vượt ngưỡng.

• Đèn LED hiển thị trạng thái (nếu có, tùy phiên bản): báo hiệu hoạt động bình thường hoặc lỗi nhiệt.

🔹 Nguyên lý hoạt động

Khi nhiệt độ cuộn dây động cơ máy nén vượt ngưỡng cho phép (thường trên 120°C), điện trở của cảm biến PTC tăng nhanh. Mạch SE-B1 nhận tín hiệu này, ngắt tín hiệu điều khiển máy nén thông qua relay “Lockout”, đồng thời báo lỗi và khóa mạch, tránh việc máy nén hoạt động lại cho đến khi được reset thủ công.

Cơ chế “Lockout” này giúp ngăn chặn cháy cuộn dây, hỏng động cơ hoặc sự cố nghiêm trọng trong hệ thống lạnh.

Ưu điểm nổi bật của SE-B1 34701901

⚙️ 1. Bảo vệ toàn diện cho máy nén Bitzer

Thiết bị đảm bảo an toàn cho các dòng máy nén piston, trục vít và scroll của Bitzer, giúp tăng tuổi thọ vận hành và giảm thiểu chi phí sửa chữa.

⚙️ 2. Độ ổn định và chính xác cao

Nhờ công nghệ của Lodam Electronics (Đan Mạch), SE-B1 có khả năng phản hồi nhanh, phát hiện sai lệch nhiệt chỉ trong vài mili-giây, giúp ngắt hệ thống kịp thời.

⚙️ 3. Thiết kế nhỏ gọn, dễ lắp đặt

Với kích thước tối ưu và sơ đồ đấu dây rõ ràng in ngay trên vỏ, việc lắp đặt và bảo trì trở nên dễ dàng, ngay cả với kỹ thuật viên mới.

⚙️ 4. Chịu được môi trường khắc nghiệt

Thiết bị vận hành tốt trong dải nhiệt từ -30°C đến +70°C, phù hợp cả trong kho lạnh sâu, container lạnh, hoặc trạm lạnh trung tâm.

⚙️ 5. Đạt chứng nhận quốc tế

SE-B1 đáp ứng tiêu chuẩn CE và UL (cRUus) – chứng minh khả năng cách điện, chống nhiễu và an toàn điện tuyệt đối.

Ứng dụng thực tế của đuôi nhiệt bảo vệ SE-B1 34701901

Thiết bị này được ứng dụng rộng rãi trong các hệ thống lạnh công nghiệp và dân dụng, bao gồm:

• ❄️ Kho lạnh bảo quản thực phẩm, dược phẩm

• 🧊 Hệ thống chiller trung tâm trong tòa nhà, khách sạn

• 🚛 Máy nén lạnh container, kho vận tải lạnh

• 🏭 Hệ thống làm lạnh công nghiệp, cấp đông thủy sản

• 🏗️ Máy nén Bitzer dòng 2J, 4J, 6F, 4GE, 4FE, 4NE, CSH, CSV…

Đây là phụ kiện không thể thiếu khi thay thế hoặc bảo dưỡng máy nén BITZER, giúp đảm bảo hệ thống vận hành ổn định và tuân thủ đúng tiêu chuẩn kỹ thuật của hãng.

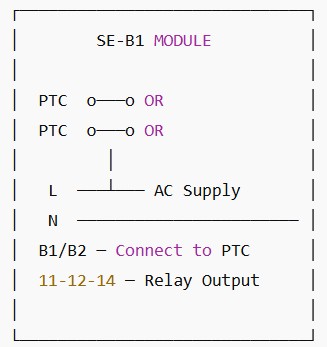

Sơ đồ đấu dây SE-B1 Protection Module

Trong đó:

• L, N: Nguồn cấp 220V

• B1, B2: Ngõ vào cảm biến nhiệt PTC

• 11, 12, 14: Relay thường đóng (NC), thường mở (NO) và chung (C)

• Lockout: Tín hiệu khóa mạch khi phát hiện lỗi

Hướng dẫn lắp đặt và sử dụng

🔹 Bước 1: Ngắt nguồn điện trước khi thao tác

Đảm bảo toàn bộ hệ thống ngắt điện an toàn trước khi đấu dây.

🔹 Bước 2: Kết nối cảm biến nhiệt PTC

Đấu hai dây cảm biến PTC từ máy nén vào cổng B1 và B2 của module SE-B1.

🔹 Bước 3: Cấp nguồn cho module

Đấu dây L và N vào nguồn AC 220–277V.

🔹 Bước 4: Kết nối relay điều khiển

Dây điều khiển mạch ngoài (thường là công tắc máy nén hoặc bộ điều khiển trung tâm) kết nối vào chân 11, 12, 14.

🔹 Bước 5: Kiểm tra và vận hành

Sau khi hoàn tất đấu dây, bật nguồn, kiểm tra đèn báo (nếu có).
Nếu module phát hiện cuộn dây quá nhiệt, nó sẽ ngắt mạch và khóa hệ thống cho đến khi được reset thủ công hoặc làm nguội hoàn toàn.

Lưu ý khi sử dụng

• Không cấp điện vượt quá 277V AC.

• Không sử dụng trong môi trường có độ ẩm cao >95%.

• Đảm bảo cảm biến PTC kết nối đúng cực và dây không bị đứt.

• Khi module báo lỗi liên tục, nên kiểm tra cảm biến hoặc cuộn dây máy nén.

• Nên thay thế SE-B1 chính hãng khi phát hiện dấu hiệu hỏng hóc để đảm bảo an toàn.

Lợi ích khi sử dụng hàng chính hãng BITZER – Đức

Sử dụng SE-B1 34701901 chính hãng giúp:

• ✅ Bảo vệ toàn diện cho máy nén BITZER

• ✅ Tránh mất bảo hành khi thay thế linh kiện không đúng tiêu chuẩn

• ✅ Đảm bảo độ tương thích tuyệt đối với hệ thống điện lạnh Bitzer

• ✅ Giảm chi phí sửa chữa dài hạn, tăng tuổi thọ thiết bị

Các sản phẩm giả mạo hoặc không đạt chuẩn có thể gây hỏng động cơ, chập mạch, hoặc sai lệch tín hiệu PTC, ảnh hưởng nghiêm trọng đến toàn bộ hệ thống.

Mua đuôi nhiệt bảo vệ SE-B1 34701901 ở đâu uy tín?

HappyCool.vn là đại lý phân phối linh kiện lạnh Bitzer chính hãng tại Việt Nam.
Chúng tôi cung cấp đầy đủ các dòng module bảo vệ, board điều khiển, cảm biến nhiệt và phụ kiện Bitzer, bao gồm:

• SE-B1 – 34701901

• SE-B2 – 34701902

• SE-B3 – 34701903

• PTC Sensor Bitzer

• Bộ điều khiển điện tử Lodam / Bitzer chính hãng

👉 Liên hệ ngay HappyCool để nhận báo giá ưu đãi và tư vấn kỹ thuật chi tiết cho từng dòng máy nén.

Kết luận

Đuôi nhiệt bảo vệ SE-B1 34701901 là thiết bị quan trọng trong hệ thống máy nén lạnh BITZER, giúp bảo vệ động cơ khỏi tình trạng quá nhiệt và đảm bảo tuổi thọ lâu dài cho toàn bộ hệ thống.
Với chất lượng sản xuất tại Đức, tiêu chuẩn châu Âu CE – UL, cùng khả năng vận hành ổn định trong mọi điều kiện, SE-B1 luôn là giải pháp bảo vệ tin cậy cho mọi kỹ sư và doanh nghiệp trong ngành lạnh công nghiệp.
