1. Tổng quan
-

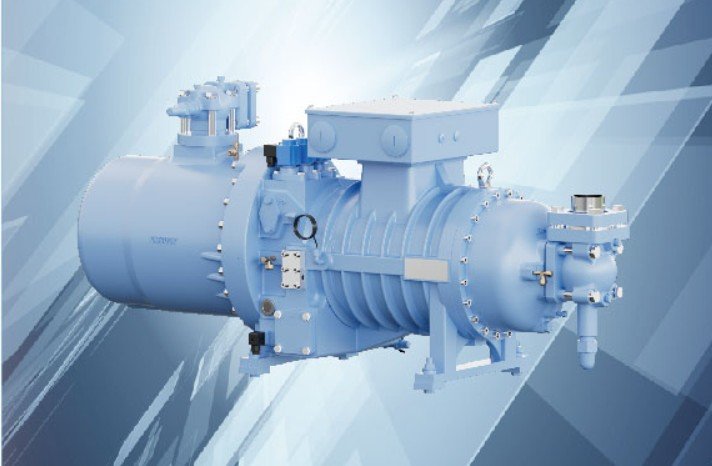

Cấu trúc máy nén trục vít bán kín RefComp SRC-S thuộc dòng SRC-S Series là dòng máy nén trục vít bán kín (semi-hermetic screw compressor) thiết kế dạng compact: khung đúc liền, bộ tách dầu tích hợp, mô-đun bảo vệ động cơ và van an toàn gắn sẵn.
-
Dải lưu lượng nén: 118 – 1 100 m³/h (2 650 – 19 000 m³/day), thích hợp cho môi chất R407C, R404A, R507A, R410A, R290…
-
Ứng dụng rộng: kho lạnh, bơm nhiệt, chiller công nghiệp, điều khiển quá trình (process cooling) và các hệ thống yêu cầu hiệu suất cao, vận hành êm, khởi động dòng thấp.
2. Cấu trúc máy nén trục vít bán kín RefComp SRC-S & Chức năng các bộ phận chính
| Vị trí | Thành phần | Chức năng / Lợi ích |
|---|---|---|
|
Rotor
|
Cặp rô-tơ trục vít bất đối xứng | • Độ cứng cao, dao động lưu lượng thấp. • Hiệu suất nén vượt trội so với các máy compact cùng công suất. |
|
Built-in Oil Separator
|
Bộ tách dầu tích hợp | Tách dầu hiệu quả ngay trong vỏ máy, đảm bảo bôi trơn liên tục và giảm kích thước hệ thống đường ống. |
|
Safety Valve
|
Van an toàn nối đầu cao – đầu thấp | Xả áp tức thời, kín khít, hoạt động nhạy, bảo vệ máy nén và hệ thống. |
|
Bearing
|
Tổ hợp bạc & vòng bi đặc chủng | • Chịu tải cao, mài mòn thấp, tuổi thọ ≈ 40 000 giờ. • Giảm tiếng ồn và rung động. |
|
Motor
|
Động cơ cuộn dây Y-Δ / partial-winding | • Dòng khởi động thấp, tương thích biến tần (vector control). • Vật liệu cuộn dây phù hợp nhiều môi chất: R404A, R507A, R290, R410A… • Luồng môi chất từ van hút đến cửa hút rô-tơ làm mát trực tiếp stator. |
|
Motor Protection
|
Mô-đun NIT 09 kèm PTC | Giám sát nhiệt & dòng liên tục, cảnh báo sớm và ngắt khi quá tải. |
|
Shut-off Valve
|
Van chặn hút / xả xoay | Kháng trở thấp, chống hồi nén khi dừng máy, lắp đặt linh hoạt. |
|
Suction Filter
|
Lọc đầu hút tinh | Lọc tạp chất kim loại; module tháo lắp nhanh ở cuối thân máy. |
| Compressor Frame
|
Vỏ đúc nguyên khối | • Gang chịu lực cao, khoang dẫn khí thẳng → tổn thất tối thiểu. • Tích hợp cảm biến nhiệt, van, lọc ngay trong khối đúc, tăng độ tin cậy. |

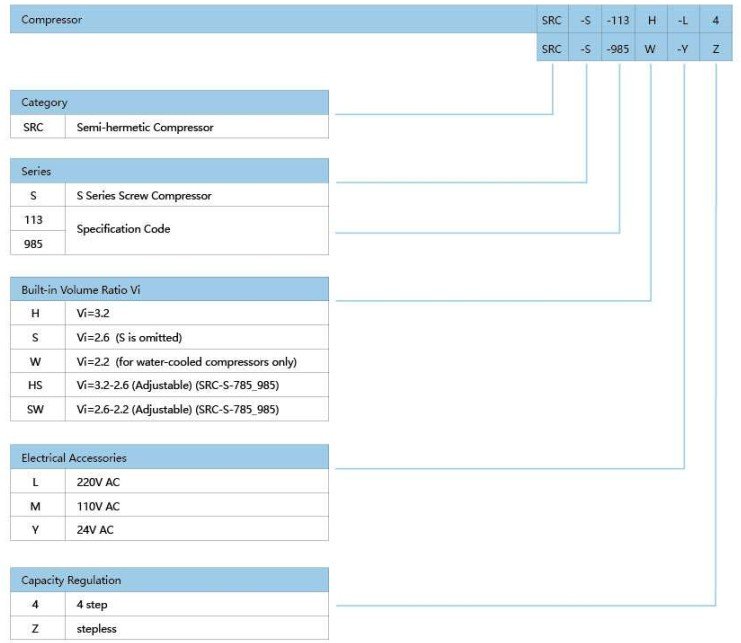

3. Quy tắc đặt tên model SRC-S
Tra cứu nhanh các ký hiệu
| Trường | Giá trị | Ý nghĩa |
|---|---|---|
| Mã khung | 113 / 785 / 985… | Dung tích nén & kích thước vỏ. |
| Vi (Built-in Volume Ratio) | H = 3.2 • S = 2.6 (mặc định) W = 2.2 (chỉ số máy giải nhiệt nước) HS = 3.2 ↔ 2.5 (điều chỉnh, model 785/985) SW = 2.6 ↔ 2.2 (điều chỉnh, model 785/985) |
|
| Phụ kiện điện | L = 220 V AC • M = 110 V AC • Y = 24 V AC | |
| Điều khiển công suất | 4 bước • Z vô cấp (stepless) |
Ví dụ giải mã
| Model | Diễn giải |
|---|---|
| SRC-S-113 H-L-4 | Máy nén trục vít bán kín, series S, khung 113, Vi = 3.2, phụ kiện 220 V, điều khiển 4 bước. |
| SRC-S-985 Y-Z | Khung 985, Vi điều chỉnh 2.6 ↔ 2.2, phụ kiện 24 V AC, điều khiển vô cấp. |
4. Ưu điểm khi chọn SRC-S Series
-
Hiệu suất cao & COP ổn định: rô-tơ bất đối xứng, Vi tùy chỉnh, tuyến dẫn khí thẳng.
-
Khởi động dòng thấp, hỗ trợ biến tần → tiết kiệm điện, bảo vệ lưới.
-
Bảo trì tối thiểu: tách dầu, lọc hút tích hợp; vòng bi bền 40 k giờ.
-
Đa môi chất & ứng dụng: từ lạnh thương mại – công nghiệp đến bơm nhiệt, process chiller.
-
An toàn toàn diện: van an toàn kép, mô-đun bảo vệ động cơ NIT 09 + PTC, van chặn ngăn hồi nén.
5. Kết luận
RefComp SRC-S kết hợp thiết kế compact, rô-tơ hiệu suất cao và hệ thống bảo vệ tiên tiến, mang lại giải pháp tiết kiệm năng lượng, vận hành linh hoạt và độ tin cậy vượt trội cho mọi hệ thống lạnh. Hiểu chi tiết cấu trúc và quy tắc đặt tên model giúp kỹ sư lựa chọn chính xác, tối ưu hóa vận hành & bảo trì suốt vòng đời máy nén.
